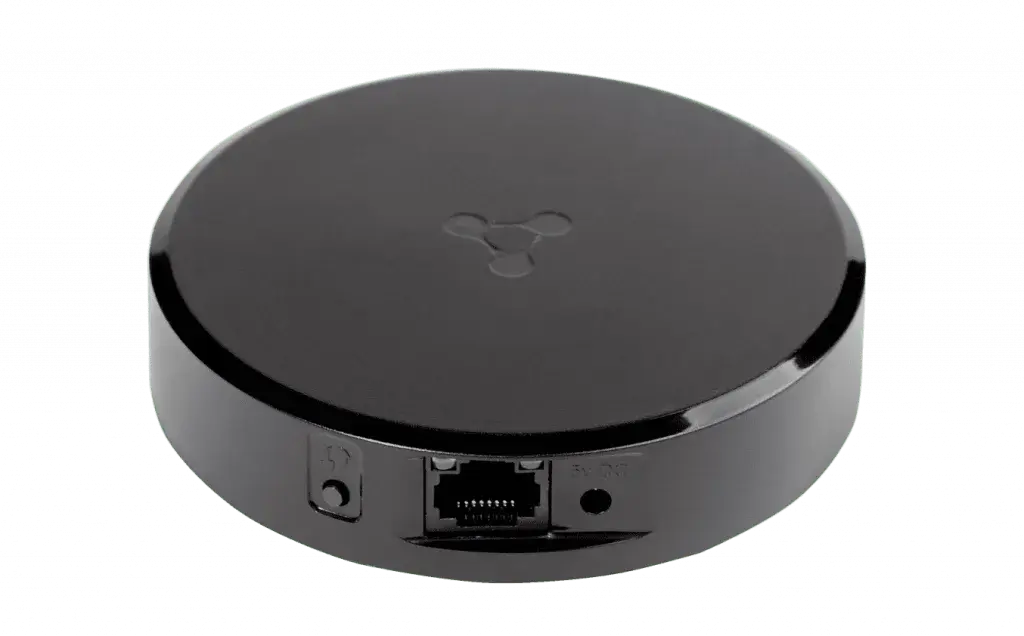

Зонд КМУТ М7

Сертифицированно в области связи

Аппаратная платформа включена в реестр ЕРРРП (ТОРП)

Зонд КМУТ М7 представляет собой высокоэффективное решение для измерения параметров качества каналов связи. Разработанный с учетом требований современного инфокоммуникационного оборудования и средств измерений, он обеспечивает достоверное измерение параметров сети, включая значение коэффициента потерь пакетов, средней задержки и вариации задержки передачи пакетов данных, а также пропускной способности до 200 Мбит/с. Благодаря легкой установке и настройке, Зонд КМУТ М7 быстро интегрируется в существующие сети связи, обеспечивая своевременное обнаружение и устранение неполадок для повышения надежности и эффективности сетевой инфраструктуры. Идеально подходит для малых офисов и объектов социальной сферы.

Технические характеристики

Встроенный импульсный блок электропитания
Напряжение переменного тока: 220В±22
Потребляемая мощность, не более: 12 Вт
Габаритные размеры (Д х В), не более: 100 × 20 мм
Масса: 100 г
Условия эксплуатации: по группе 2 ГОСТ 22261-94
Компактный корпус

Параметры интерфейсов

10/100/1000Base-T x 1 шт

РСТ Метрология

Скачать спецификацию

Скачать инструкцию

Метрологические характеристики

Соответствует Постановлению Правительства
Российской Федерации №1847

Диапазон измерений количества переданной (принятой) информации (данных), байт;от 1 до 10⁸ Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт;±10 Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K – количество переданной информации (данных) байт, байт;±1·10⁻⁴ K Диапазон измерений продолжительности (длительности) сеансов передачи данных, с;от 1 до 3600 Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с;±0,3 Диапазон измерений пропускной способности канала передачи данных, кбит/с ;от 100 до 200·10³ Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % ;±1 Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с ;±0,3 Диапазон измерений средней задержки передачи пакетов данных (PD), мкс ;от 0 до 1,5·10⁶ Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, %;±(0,5...1) Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс ;от 0 до 1·10⁵ Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), % ;±(0,5...1) Диапазон измерений коэффициента потерь пакетов данных (PL) ;от 0 до 1 Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов ;±3,0·10⁻⁵

Межповерочный интервал: 2 года

Измеряемые параметры

Доступность канала связи
Коэффициент потерь пакетов данных (PL)
Средняя задержка передачи пакетов данных (PD)
Вариация задержки передачи пакетов данных (PDV)
Пропускная способность канала передачи данных до 200 Мбит/с
Параметры качества канала связи для разных классов сервиса (DSCP)
Прохождение сетевого трафика для разных классов сервисов (DSCP)
Доступность интернет-ресурсов
Наличие собственного электропитания

Технические характеристики и функции

Возможность измерений до четырех каналов связи
Является ответчиком, предназначен для выполнения измерений от серверов Системы КМУТ или от Зондов КМУТ других модификаций
Настройка измерений выполняется с помощью центрального узла Системы КМУТ
Поддержка возможности автоматической регистрации и настройки (ZTP)
Удаленное управление и передача измерений осуществляется с помощью защищенных протоколов
Управление осуществляется через измерительный порт Ethernet

Функциональные возможности

Сетевые интерфейсы и адресация

Secondary IPv4 Address
До 4 Subinterfaces
VLAN (IEEE 802.1Q)

Синхронизация времени

Маршрутизация и управление трафиком

Статическая маршрутизация
IPv4

Диагностика и тестирование

TWAMP light
