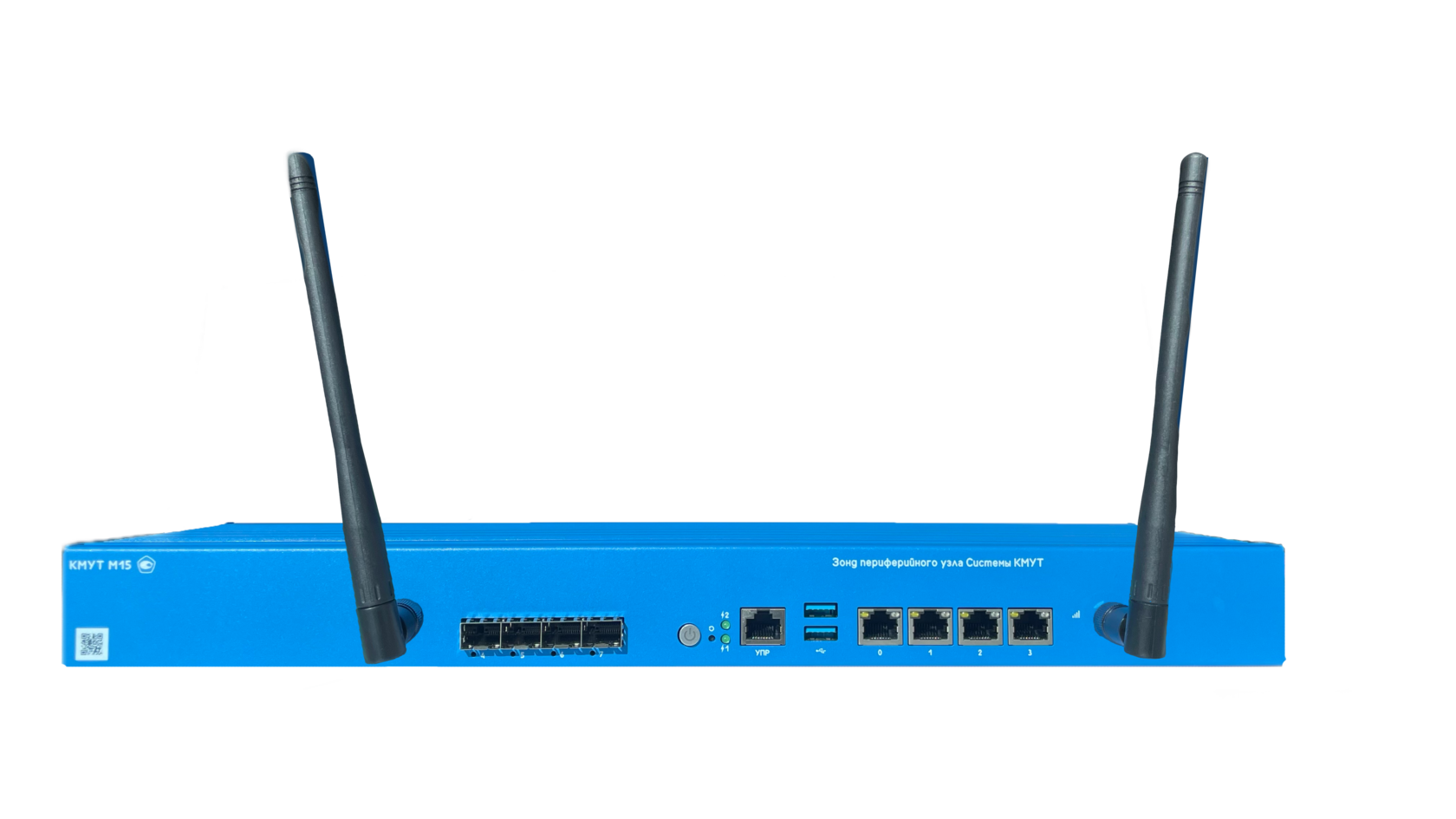

Зонд КМУТ М15
Сертифицированно в области связи
Зонд КМУТ М15 представляет собой высокоэффективное решение для измерения параметров качества каналов связи и мониторинга устройств. Обеспечивая высокую надежность и совместимость с различными протоколами, он позволяет собирать критическую информацию о различных характеристиках сетевых элементов. Конструкция Зонда КМУТ М15 обеспечивает длительную эксплуатацию в условиях интенсивного использования при сохранении высокой точности измерений. Легкая интеграция с существующими сетями связи и систем управления, а также простое обслуживание делают Зонд КМУТ М15 оптимальным решением для современных задач в области мониторинга ИТ инфраструктуры. Обеспечивает подключение по волоконно-оптической линии связи, а также создание канала связи через сеть подвижной радиотелефонной связи. Идеально подходит для средних офисов.
Технические характеристики
- Два встроенных независимых импульсных блока электропитания
- Напряжение переменного тока: 220В±22
- Потребляемая мощность, не более: 36 Вт
- Габаритные размеры (Д х Ш х В), не более: 450 × 148 × 44 мм
- Масса, не более: 3 кг
- Условия эксплуатации: по группе 2 ГОСТ 22261-94
- Размещение в стойке
Параметры интерфейсов
- 10/100/1000Base-T x 4 шт
- 10/100/1000Base-X (SFP) x 4 шт
- USB 3.0 x 2 шт
- Разъем для антенны LTE/GSM x 2 шт
- Консольный порт x 1 шт
Метрологические характеристики
Соответствует Постановлению Правительства
Российской Федерации №1847
Российской Федерации №1847
Межповерочный интервал: 1 год
Измеряемые параметры
- Доступность канала связи
- Коэффициент потерь пакетов данных (PL)
- Средняя задержка передачи пакетов данных (PD)
- Вариация задержки передачи пакетов данных (PDV)
- Пропускная способность канала передачи данных до 1 Гбит/с
- Загрузка канала связи (прием/передача)
- Параметры качества канала связи для разных классов сервиса (DSCP)
- Прохождение сетевого трафика с использованием механизма управления качеством обслуживания (DSCP)
- Измерение параметров качества канала связи через сеть оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM
- Односторонние измерения параметров качества каналов связи при синхронизации времени не хуже уровня Stratum-3
- Доступность интернет-ресурсов
- Наличие собственного электропитания
- Анализ проходящего через Зонд КМУТ трафика с помощью протокола NetFlow
- Сбор метрик с активного сетевого оборудования с использованием протокола SNMP
- Сбор метрик с вычислительного оборудования и ПО методом опроса API endpoint
Технические характеристики и функции
- Возможность организации резервного или технологического канала связи через сеть оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM
- Может являться инициатором проводимых измерений до Зондов КМУТ и другого активного сетевого/вычислительного оборудования
- Может являться ответчиком для выполнения измерений от серверов Системы КМУТ или от Зондов КМУТ других модификаций
- Возможность одновременно выполнять до 3000 измерений
- Сохранение результатов измерений, при отсутствии связи с серверами центрального узла Системы КМУТ, с последующей передачей при восстановлении связности с серверами центрального узла Системы КМУТ
- Настройка измерений выполняется с помощью центрального узла Системы КМУТ
- Поддержка возможности автоматической регистрации и настройки (ZTP)
- Удаленное управление и передача измерений осуществляется с помощью защищенных протоколов
- Контроль процесса загрузки операционной системы Зонда КМУТ и защита его системного программного обеспечения за счёт модуля доверенной загрузки
- Обеспечение самовосстановления из автоматической создаваемой резервной копии
Может выполнять роль агрегации
со следующими функциями
- Обеспечение взаимодействия с Зондами КМУТ других модификаций, до 150 Зондов КМУТ
- Обеспечение управления подчиненными Зондами КМУТ с центрального узла Системы КМУТ
- Передача расписания измерений для подчиненных Зондов КМУТ и получение результатов измерений
- Агрегация результатов измерений от подчиненных Зондов КМУТ, передача результатов на сервера центрального узла Системы КМУТ
Функциональные возможности
Сетевые интерфейсы и адресация
- IPv4/IPv6
- VLAN (IEEE 802.1Q)
- LAG/LACP
- Bridge port
- Jumbo frame
- PPPoE
- DHCP сервер
Маршрутизация и управление трафиком
- Статическая маршрутизация
- Динамическая маршрутизация (BGP, OSPF, IS-IS)
- Policy-based Routing (PBR)
- NAT
- Access Control List (ACL)
- Virtual Routing and Forwarding (VRF)
- QoS
- SIP proxy
- Ucarp, VRRP
Синхронизация времени
- NTP
- PTP
Диагностика и тестирование
- TWAMP light
- Y.1564
Службы мониторинга
- Syslog
- Netflow
- SNMPv2c, SNMPv3
- НTTP/HTTPs Proxy
Безопасность и VPN
- IPsec VPN
- GRE
- SSH
Поддержка технологий и спецификаций
Доступны следующие схемы подключения к сети связи
Маршрутизатор
Подключение в разрыв сети
Т-образная схема
